新一代高性能多机传动系统SINAMICS S120 DC/AC 传动

SINAMICS S120 作为 SINAMICS 传动家族中的最新成员，为您呈献一款傲视群雄的传动产品。

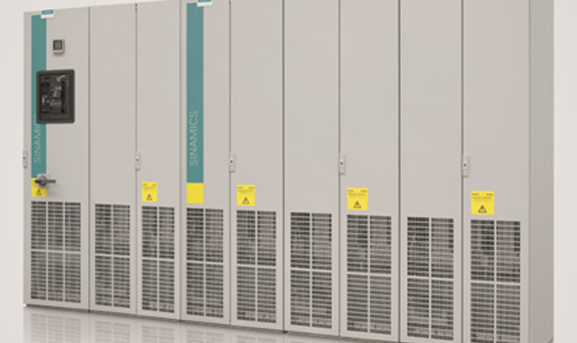

SINAMICS S120分单机传动和多机传动：其中单机 AC/AC 传动，又分模块型和装置型；DC/AC 多轴传动，又分书本型，装置型以及柜机。

多机传动应用通常由以下模块组成：

• 控制单元控制整个传动组

• 整流单元为逆变单元提供直流电源

• 逆变单元用于协调拖动电机

• 传动组件间采用 DRIVE-CLiQ 链接

• 选件模块用来连接系统外设

• 电子铭牌检测各个传动组件

标准化模块式设计为客户“量体裁衣”

基本整流（BLM）：简单耐用的单象限整流器20~100kW，200~5800kW

回馈整流（SLM）：高性价比的四象限整流器5~36kW，250~5200kW

有源整流（ALM）：高性能的四象限整流器16kW~120kW，132~5400kW

逆变（MoMo）：高性能紧凑型逆变器55~4500kW（装置型）1.6~107kW（书本型）

控制单元：CU320 实现对传动系统的控制，CU320 还集成了 PROFIBUS DP 或 PROFINET 接口，同时也可采用 S IMOT ION D 或 SINUMERIK

840D 作为控制单元，用于执行运动控制和数控应用。

应用：

SINAMICS S120 特别适合于要求高精度控制，高动态响应，复杂协同传动的场合:

• 冶金设备

• 造纸设备

• 起重设备

• 提升设备

• 输送设备

• 钻井设备

• 试验台
